Gdy w domu pojawia się rekuperacja, dwa niepozorne zakończenia kanałów decydują o jakości całego systemu. Czerpnia i wyrzutnia powietrza odpowiadają odpowiednio za doprowadzenie świeżego powietrza oraz usunięcie zużytego, dlatego ich położenie wpływa na komfort, hałas, zużycie energii i wygląd elewacji. Poniżej wyjaśniam, jak je rozróżnić, gdzie zamontować, jak dobrać wariant do budynku i jak uniknąć błędów podczas prac.
Najważniejsze zasady dobrej wentylacji zewnętrznej
- Czerpnia pobiera świeże powietrze, a wyrzutnia usuwa powietrze zużyte z centrali wentylacyjnej.
- Na ścianie odległość między tymi elementami powinna wynosić co najmniej 1,5 m, przy czym czerpnia musi znajdować się poniżej lub na tym samym poziomie co wyrzutnia.
- Dolna krawędź ściennego wlotu powinna być umieszczona minimum 2 m nad terenem i co najmniej 8 m od wybranych źródeł zanieczyszczeń.
- Na dachu trzeba zachować minimum 10 m przy wyrzucie poziomym lub 6 m przy pionowym, chyba że zastosowano certyfikowane urządzenie zespolone.
- Najlepszy efekt daje krótka, szczelna i zaizolowana trasa kanałów, dopasowana do wydajności oraz sprężu rekuperatora.

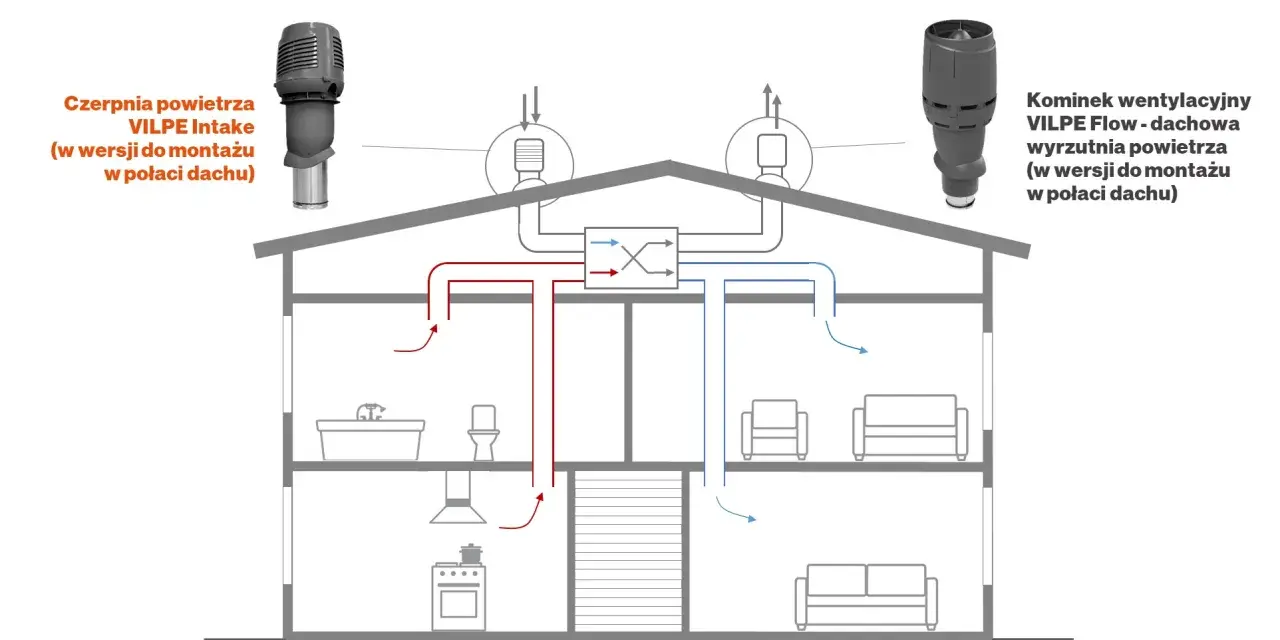

Jak współpracują oba elementy instalacji
Czerpnia zasysa powietrze zewnętrzne i kieruje je kanałem do centrali wentylacyjnej. W rekuperatorze powietrze trafia przez filtry, a później jest rozprowadzane do salonu, sypialni i innych pomieszczeń czystych.
Wyrzutnia działa w przeciwnym kierunku. Odprowadza na zewnątrz powietrze wywiewane z kuchni, łazienek, garderoby czy pomieszczeń gospodarczych. Nie jest to zwykły otwór w ścianie, ponieważ musi ograniczać wpływ deszczu, śniegu, wiatru i podmuchów wtłaczających powietrze z powrotem do kanału.
Największy problem pojawia się wtedy, gdy oba punkty znajdują się zbyt blisko siebie albo są ustawione względem dominującego kierunku wiatru. W takiej sytuacji czerpnia może zasysać część powietrza usuniętego z budynku. Skutkiem bywają nieprzyjemne zapachy, gorsza jakość powietrza i spadek skuteczności wentylacji.
W praktyce często większą uwagę poświęca się samej centrali niż zakończeniom kanałów. To błąd. Nawet dobry rekuperator nie skompensuje źle zaplanowanej lokalizacji, zbyt małego przekroju albo zasłoniętej kratki.
Gdzie zamontować czerpnię i wyrzutnię
Wariant ścienny
Na elewacji czerpnię najlepiej umieścić w miejscu osłoniętym od intensywnego deszczu, spalin, kurzu i silnych zawirowań powietrza. Przepisy wymagają, aby czerpnie na poziomie terenu lub na dwóch najniższych kondygnacjach znajdowały się co najmniej 8 m od ulic, parkingów powyżej 20 stanowisk, śmietników, wywiewek kanalizacyjnych i innych źródeł zanieczyszczeń.
Dolna krawędź otworu wlotowego powinna znajdować się minimum 2 m nad poziomem terenu. W domu jednorodzinnym oznacza to zwykle montaż na wysokości niedostępnej dla dzieci i zwierząt, a przy okazji ogranicza ryzyko zasysania pyłu spod opaski budynku.
Wyrzutnia ścienna nie powinna znajdować się przy oknie, drzwiach tarasowych ani w pobliżu miejsca, w którym domownicy spędzają czas. Przy tej samej ścianie trzeba zachować co najmniej 3 m w poziomie od okien oraz 2 m w pionie od okien położonych nad lub pod wyrzutnią.
Jeżeli czerpnia i wyrzutnia znajdują się na tej samej ścianie, czerpnia musi być poniżej lub na tym samym poziomie co wyrzutnia, a odległość między nimi powinna wynosić minimum 1,5 m. Z punktu widzenia praktyki większy dystans jest korzystniejszy, zwłaszcza na elewacji narażonej na silny wiatr.

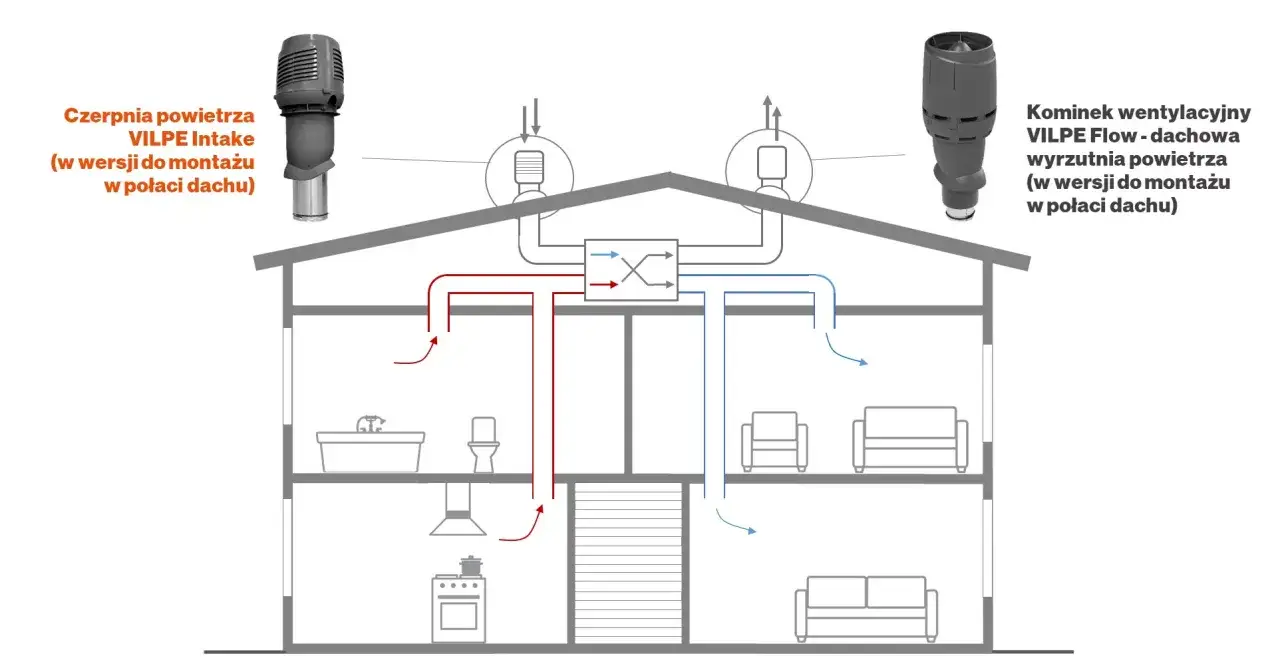

Wariant dachowy
Dach często pozwala lepiej rozdzielić strumień świeżego i zużytego powietrza, ale wymaga starannego wykonania przejść przez połać. Czerpnię umieszcza się tak, aby dolna krawędź otworu znajdowała się co najmniej 0,4 m nad powierzchnią dachu i minimum 6 m od wywiewek kanalizacyjnych.
Przy dachu płaskim wyrzut poziomy powinien znajdować się co najmniej 0,4 m nad powierzchnią, na której został zamontowany, oraz ponad pobliskimi przeszkodami. Wyrzutnię dachową trzeba także odsunąć minimum 3 m od krawędzi dachu z oknami oraz od okien dachowych.
Między dachowym wlotem i wylotem należy zachować co najmniej 10 m przy wyrzucie poziomym albo 6 m przy wyrzucie pionowym. Wyrzutnia powinna być przy tym umieszczona minimum 1 m wyżej od czerpni. Wyjątkiem może być fabryczne urządzenie zespolone, które zapewnia skuteczny rozdział obu strumieni.
Wyrzutnia na poziomie terenu
Takie rozwiązanie w typowym domu jest złym pomysłem. Powietrze wylotowe może być kierowane w stronę ludzi, okien lub sąsiedniej działki, a kratka łatwo zostaje zasypana śniegiem albo zabrudzona liśćmi. Przepisy dopuszczają wyrzutnię na poziomie terenu tylko za zgodą i na warunkach określonych przez właściwego państwowego inspektora sanitarnego.
Ściana, dach czy element zespolony
Nie ma jednego wariantu dobrego dla każdego domu. Decyzję najlepiej podjąć na etapie projektu, gdy wiadomo już, gdzie znajdzie się centrala, jak poprowadzone będą kanały i jaki efekt chcemy uzyskać na elewacji.
| Rozwiązanie | Największa zaleta | Ograniczenie | Kiedy ma sens |
|---|---|---|---|
| Elementy ścienne | Krótka trasa kanałów i prosty montaż | Trudniej zachować odległość od okien i innych źródeł zanieczyszczeń | Gdy centrala znajduje się blisko zewnętrznej ściany |
| Elementy dachowe | Łatwiejsze oddzielenie powietrza świeżego od wywiewanego | Więcej prac dekarskich i większe znaczenie szczelności przejścia | W domach z centralą na poddaszu lub przy zwartej zabudowie |
| Moduł zespolony | Jedno przejście i kompaktowa forma | Wymaga odpowiedniego rozdziału strumieni i zgodności z centralą | Gdy projekt przewiduje rozwiązanie systemowe producenta |
W domach z nowoczesną, prostą bryłą szczególnie dobrze sprawdzają się dyskretne kratki w kolorze elewacji albo rozwiązania dachowe. Nie traktowałbym jednak wyglądu jako najważniejszego kryterium. Najpierw poprawny przepływ i dostęp serwisowy, później estetyka. Dobrze dobrany element może być niemal niewidoczny, ale źle położony będzie dokuczliwy niezależnie od koloru.
Jak dobrać właściwy model do instalacji
Wydajność i opory przepływu
Średnica kanału oraz wielkość kratki muszą odpowiadać przepływowi powietrza. Zbyt mała czerpnia lub wyrzutnia zwiększa prędkość przepływu, opory i hałas, a centrala musi pracować z większą mocą. Z kolei przewymiarowany element nie zawsze poprawi działanie, jeśli problemem jest źle zaprojektowany kanał.
Przy wyborze sprawdzam przede wszystkim wydajność przy założonym przepływie, spadek ciśnienia i informacje producenta dotyczące współpracy z konkretnym przewodem. Sama średnica króćca, na przykład 160 albo 200 mm, nie mówi jeszcze, czy element będzie odpowiedni dla danego rekuperatora.
Materiał i ochrona przed pogodą
Na elewacji dobrze sprawdzają się elementy z aluminium, stali ocynkowanej albo tworzywa odpornego na promieniowanie UV. W strefach o większej wilgotności lub zasoleniu lepiej wybrać materiał o podwyższonej odporności korozyjnej. Kratka powinna mieć osłonę przeciwdeszczową i zabezpieczenie przed owadami, ale siatka nie może być tak gęsta, aby szybko się zatykała.
Na dachu istotny jest nie tylko sam model, lecz także szczelne i trwałe przejście przez pokrycie. Woda przedostająca się przy kanale może wyrządzić większą szkodę niż niewielka różnica w cenie między podstawowym a lepiej uszczelnionym rozwiązaniem.
Przeczytaj również: Jak usunąć krew z materaca? Skuteczne sposoby na każdą plamę
Izolacja kanałów
Kanały prowadzone przez nieogrzewane poddasze, garaż lub przestrzeń techniczną trzeba zaizolować zgodnie z projektem. Dotyczy to szczególnie odcinka między centralą a punktami zewnętrznymi, gdzie zimą może pojawić się kondensacja, a latem niepożądane nagrzewanie powietrza.
Izolacja nie powinna zasłaniać dostępu do rewizji ani utrudniać odprowadzania skroplin. W mojej ocenie lepiej zaplanować krótszą trasę kanału niż później próbować ratować długi przewód grubą warstwą izolacji i dodatkowymi kolanami.
Najczęstsze błędy podczas montażu
- Zbyt mała odległość od okna, przez co zapachy i hałas trafiają bezpośrednio w strefę mieszkalną.
- Umieszczenie czerpni przy śmietniku, parkingu, kominie spalinowym albo w miejscu, gdzie wiatr nawiewa kurz spod podjazdu.
- Skierowanie wyrzutu w stronę tarasu, balkonu lub sąsiedniej posesji.
- Zastosowanie przypadkowej kratki elewacyjnej bez sprawdzenia jej oporów przepływu.
- Brak izolacji kanału na zimnym poddaszu i niewłaściwe zabezpieczenie przejścia przez dach.
- Zakrycie elementu roślinnością, zabudową elewacyjną albo dekoracyjną osłoną, która ogranicza przepływ.
- Brak możliwości wyczyszczenia siatki i sprawdzenia stanu zakończenia przewodu.
Przed odbiorem instalacji warto sprawdzić, czy kratki nie są zabrudzone zaprawą, folią lub klejem, a także czy klapy i żaluzje poruszają się swobodnie. Po uruchomieniu systemu trzeba jeszcze wykonać regulację przepływów w pomieszczeniach. Bez niej nawet prawidłowo zamontowane elementy zewnętrzne nie zapewnią równomiernej wentylacji.
Czyszczenie warto wykonywać przynajmniej raz w roku, a częściej przy domu położonym przy ruchliwej ulicy, w pobliżu drzew lub na obszarze o dużym zapyleniu. Zatkany wlot zwiększa opory i może obniżyć rzeczywistą wydajność całej instalacji.
Co sprawdzić przed zamówieniem i odbiorem instalacji
Przed zakupem poproś wykonawcę o zaznaczenie obu punktów na rzucie elewacji lub dachu. Powinny być widoczne odległości od okien, drzwi, kominów, wywiewek kanalizacyjnych, granic dachu i innych przeszkód. Taki prosty rysunek szybko pokazuje, czy wybrane miejsce jest rzeczywiście wykonalne.
Sprawdź też, czy projekt uwzględnia kierunek przepływu, średnicę kanałów, izolację, odprowadzenie ewentualnej wilgoci oraz dostęp do czyszczenia. Najdroższe poprawki wynikają zwykle nie z ceny samej kratki, lecz z przerabiania gotowej elewacji albo pokrycia dachowego.
Jeśli masz wybór między krótką trasą ścienną a długim kanałem prowadzonym przez kilka pomieszczeń, nie podejmuj decyzji wyłącznie na podstawie wyglądu budynku. Poproś o porównanie oporów, hałasu i kosztu wykonania. Czasem niewielka zmiana miejsca centrali daje większą poprawę niż zakup droższego modelu zakończenia.
Dobra lokalizacja zaczyna się od całego układu budynku
Najbezpieczniejsza zasada brzmi prosto: pobieraj powietrze z możliwie czystej strefy, wyrzucaj je z dala od okien i nie pozwalaj, aby oba strumienie mieszały się przy elewacji. W domu jednorodzinnym zwykle najlepiej sprawdza się krótka trasa, odpowiednio odseparowane punkty oraz elementy dobrane do wydajności centrali.
Przy remoncie lub budowie nie warto zostawiać tej decyzji na sam koniec. Rozmieszczenie zakończeń wpływa jednocześnie na zdrowie mieszkańców, rachunki za energię, trwałość przegród i wygląd domu, dlatego powinno być ustalone razem z projektem wentylacji, a nie dopiero podczas wykonywania otworów w ścianie.
