Jak podłączyć lampę do włącznika? Schemat L, N i PE

8 września 2026

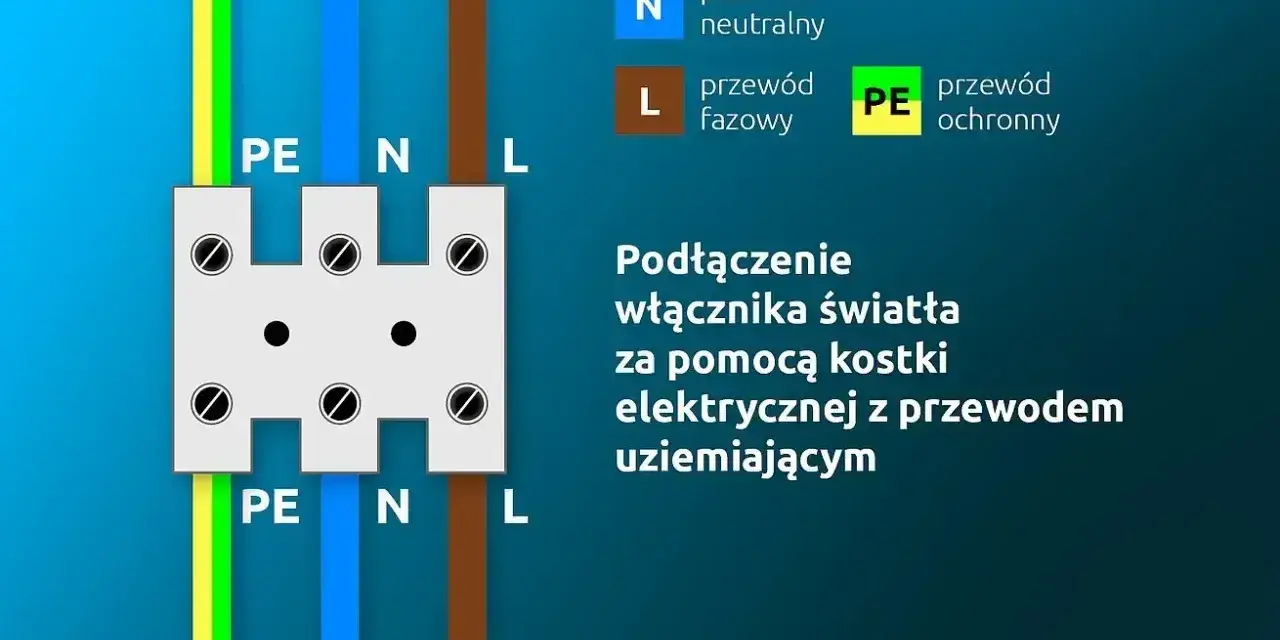

Schemat pokazuje, jak podłączyć lampę i włącznik za pomocą kostki elektrycznej z przewodem uziemiającym. Widoczne są przewody PE, N i L.

Spis treści

Wymiana lampy albo montaż nowego punktu świetlnego wygląda niewinnie, ale przy instalacji 230 V jeden błędnie rozpoznany przewód może skończyć się zwarciem, porażeniem lub uszkodzeniem oprawy. Pokażę, jak poprawnie połączyć lampę z łącznikiem jednobiegunowym, rozpoznać przewody, dobrać sposób podłączenia i rozpoznać sytuacje, w których lepiej wezwać elektryka.

Najważniejsze zasady prawidłowego podłączenia oświetlenia

  • Przewód fazowy L powinien być rozłączany przez włącznik.
  • Przewód neutralny N prowadzi się bezpośrednio do lampy.
  • Przewód ochronny PE podłącza się wyłącznie do zacisku ochronnego oprawy.
  • Wyłączenie światła na włączniku nie wystarcza do bezpiecznej pracy.
  • Kolory przewodów są wskazówką, ale w starszej instalacji trzeba je potwierdzić pomiarem.

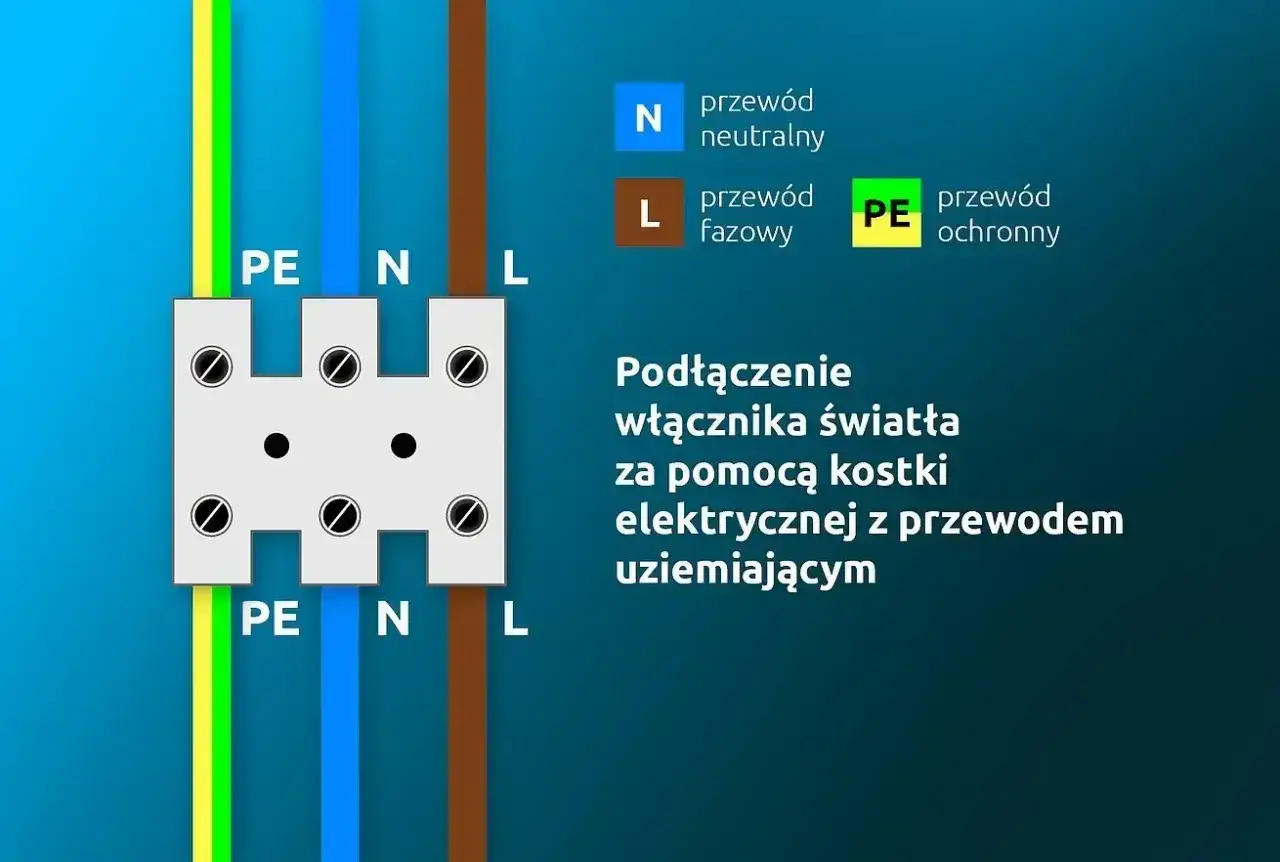

Schemat podłączenia lampy i włącznika światła za pomocą kostki elektrycznej z przewodem uziemiającym. Pokazuje przewody PE, N, L.

Od czego zależy bezpieczne podłączenie lampy

Najprostszy układ obejmuje zasilanie, pojedynczy łącznik ścienny i jedną oprawę. W takim obwodzie łącznik przerywa przewód fazowy, a przewód neutralny biegnie bezpośrednio do lampy. Dzięki temu po wyłączeniu światła oprawa nie pozostaje niepotrzebnie pod napięciem po stronie roboczej.

Zanim dotknę przewodów, sprawdzam trzy rzeczy. Po pierwsze, który bezpiecznik odpowiada za dany obwód. Po drugie, czy w puszce i przy suficie rzeczywiście nie ma napięcia. Po trzecie, czy sama oprawa wymaga przewodu ochronnego. Sam fakt, że lampa nie świeci, nie oznacza odłączenia zasilania, ponieważ uszkodzona żarówka albo wyłączony włącznik nie zastępują zabezpieczenia w rozdzielnicy.

Przed rozpoczęciem pracy wyłącz właściwy wyłącznik nadprądowy, a jeśli nie masz pewności, wyłącz główne zasilanie mieszkania. Zabezpiecz aparat przed przypadkowym załączeniem i sprawdź brak napięcia dwubiegunowym wskaźnikiem napięcia. Próbnika neonowego nie traktowałbym jako jedynego zabezpieczenia, ponieważ może dawać mylące wskazania.

Kiedy nie zaczynać samodzielnego montażu

Nie podejmuj pracy, jeśli przewody są nadpalone, izolacja się kruszy, w puszce znajduje się kilka nieopisanych obwodów albo nie potrafisz jednoznacznie ustalić, co jest zasilaniem. Podobnie postępuj przy zmianie przebiegu instalacji, dokładaniu nowego punktu lub pracy w łazience. Ingerencję w stałą instalację 230 V najlepiej powierzyć osobie z odpowiednimi kwalifikacjami, szczególnie gdy potrzebne są pomiary po wykonaniu prac.

Jak rozpoznać przewody L, N i PE

W typowej, współczesnej instalacji przewód fazowy oznacza się symbolem L, neutralny symbolem N, a ochronny symbolem PE. Najczęściej L ma kolor brązowy, czarny lub szary, N jest niebieski, a PE żółto-zielony. Nie traktuję jednak kolorów jako dowodu, zwłaszcza w starym mieszkaniu, po wcześniejszych przeróbkach albo przy nietypowym prowadzeniu przewodów.

Oznaczenie Typowy kolor Rola w obwodzie
L Brązowy, czarny lub szary Przewód fazowy doprowadzający napięcie
N Niebieski Przewód neutralny prowadzony do oprawy
PE Żółto-zielony Przewód ochronny ograniczający skutki uszkodzenia izolacji

W praktyce do pojedynczego łącznika trafiają zwykle dwa przewody. Jeden doprowadza fazę do zacisku oznaczonego L lub COM, a drugi odprowadza fazę załączaną do lampy i trafia do zacisku L1, często oznaczonego symbolem strzałki. Przewód N nie powinien być przełączany przez zwykły łącznik jednobiegunowy.

Jeżeli przy suficie występuje żółto-zielona żyła, nie wolno łączyć jej z niebieską. PE nigdy nie zastępuje przewodu neutralnego. Gdy oprawa ma metalową obudowę i zacisk oznaczony symbolem uziemienia, przewód ochronny musi zostać podłączony zgodnie z instrukcją producenta.

Jak podłączyć lampę i włącznik krok po kroku

Poniższy schemat dotyczy typowej oprawy z jednym źródłem światła i pojedynczym łącznikiem. Przed rozpoczęciem porównaj oznaczenia na oprawie z instrukcją producenta, ponieważ niektóre lampy LED mają dodatkowy zasilacz albo osobne zaciski.

  1. Wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia przy lampie oraz w puszce łącznika.
  2. Przygotuj przewody i usuń uszkodzone fragmenty izolacji. Końce powinny być czyste, nieutlenione i pozbawione nadmiaru nieizolowanej żyły.
  3. Podłącz przewód fazowy zasilający do zacisku L lub COM w łączniku.
  4. Podłącz przewód wychodzący z łącznika do lampy do zacisku L1 albo oznaczenia wyjścia.
  5. Połącz przewód neutralny zasilania bezpośrednio z zaciskiem N oprawy.
  6. Jeśli oprawa ma zacisk ochronny, podłącz do niego przewód PE. W lampie klasy II przewód ochronny nie jest łączony z obudową, lecz powinien zostać zakończony osobno i bezpiecznie zaizolowany zgodnie z instrukcją.
  7. Sprawdź, czy zaciski są mocne, przewody nie są naprężone, a żadna odsłonięta żyła nie wystaje poza złączkę.
  8. Umocuj oprawę, załóż osłony i dopiero wtedy załącz zabezpieczenie.

Najprościej zapamiętać ten układ tak: L zasilania trafia do łącznika, L1 wraca z łącznika do lampy, N idzie prosto do lampy. Przewód PE biegnie do zacisku ochronnego, jeśli oprawa go wymaga. To podstawowa zasada, która porządkuje większość prostych instalacji oświetleniowych.

Przeczytaj również: Idealny obraz do sypialni: Stwórz oazę spokoju z Feng Shui

Co oznaczają zaciski w lampie

Na oprawie możesz znaleźć oznaczenia L, N i symbol uziemienia. L oznacza fazę załączaną, N przewód neutralny, a symbol uziemienia przewód ochronny. Jeżeli zamiast zacisków znajduje się gotowa kostka lub szybkozłączka, nie usuwaj jej bez powodu. Fabryczne złącze często jest dobrane do konkretnej oprawy i powinno być używane zgodnie z instrukcją.

Oprawa w drugiej klasie ochronności ma symbol dwóch kwadratów, jeden wewnątrz drugiego. Zwykle nie wymaga podłączenia PE, ale nie oznacza to, że wolno dowolnie odciąć przewód ochronny z instalacji. Powinien on zostać zakończony w osobnej złączce, bez kontaktu z zaciskami L i N.

Łącznik pojedynczy, świecznikowy i schodowy

Rodzaj łącznika musi odpowiadać temu, co chcesz osiągnąć. Do jednej lampy sterowanej z jednego miejsca wystarczy łącznik jednobiegunowy. Jeśli żyrandol ma dwie niezależne sekcje, potrzebny będzie łącznik świecznikowy, który rozdziela dwie żyły fazowe i pozwala włączać części oprawy osobno.

Typ łącznika Zastosowanie Co trzeba sprawdzić
Jednobiegunowy Jedna lampa z jednego miejsca Wejście L i wyjście L1
Świecznikowy Dwie sekcje żyrandola lub dwa obwody światła Dwa wyjścia fazowe i wspólne wejście
Schodowy Jedna lampa sterowana z dwóch miejsc Dwa łączniki schodowe i przewody korespondencyjne
Krzyżowy Jedna lampa sterowana z trzech lub większej liczby miejsc Połączenie między łącznikami schodowymi

Przy układzie schodowym nie wystarczy zamienić zwykłego włącznika na dwa modele schodowe. Potrzebne są odpowiednio poprowadzone przewody między puszkami. Jeśli w ścianie brakuje właściwych żył, montaż bezprzewodowego sterowania może być prostszy, ale trzeba sprawdzić zgodność modułu z typem lampy, obciążeniem i instalacją.

W przypadku lamp LED pojawia się jeszcze jeden problem. Niektóre ściemniacze lub inteligentne łączniki wymagają przewodu neutralnego w puszce, a inne mogą powodować delikatne migotanie źródła światła. Przed zakupem sprawdź minimalne obciążenie urządzenia i wymagania producenta, zamiast kierować się wyłącznie wyglądem osprzętu.

Błędy, przez które lampa działa, ale instalacja jest źle podłączona

Najczęstszy błąd polega na przełączaniu przewodu neutralnego zamiast fazowego. Światło może wtedy normalnie reagować na przycisk, ale po wyłączeniu część oprawy nadal pozostaje pod napięciem. Poprawne działanie lampy nie jest dowodem poprawnego podłączenia.

  • Łączenie PE z N w puszce lub oprawie. Takie połączenie jest niedopuszczalne i może wywołać zadziałanie zabezpieczeń albo pojawienie się napięcia na metalowych elementach.
  • Zostawienie luźnej żyły poza zaciskiem. Słaby styk grzeje się, może powodować migotanie i prowadzić do uszkodzenia izolacji.
  • Wiercenie bez sprawdzenia przebiegu przewodów. Przy montażu plafonu łatwo trafić w przewód prowadzony w stropie.
  • Wykorzystanie przypadkowej kostki bez sprawdzenia jej zakresu przewodów i dopuszczalnego obciążenia.
  • Podwieszanie ciężkiej lampy na przewodach. Przewody służą do zasilania, a nie do mechanicznego utrzymywania oprawy.
  • Ignorowanie starej instalacji, w której kolory mogą nie odpowiadać obecnym zasadom oznaczania żył.

Osobno zwróciłbym uwagę na przewody aluminiowe spotykane w starszych budynkach. Nie należy wciskać ich bezpośrednio do przypadkowych zacisków przeznaczonych dla miedzi. Połączenie aluminium z miedzią wymaga odpowiedniego złącza, ponieważ niewłaściwy styk może się nagrzewać i tracić pewność połączenia.

Kiedy montaż lampy trzeba oddać elektrykowi

Wezwij fachowca, gdy po wyłączeniu zabezpieczenia nadal pojawia się napięcie, nie wiesz, który obwód odłączyć albo instalacja zachowuje się nietypowo. Dotyczy to także sytuacji, gdy zabezpieczenie wybija po podłączeniu lampy, przewody są nadpalone, a w puszce widać ślady wilgoci.

Pomocy potrzebujesz również przy montażu oprawy w łazience, na zewnątrz lub w innym miejscu narażonym na wodę. W takich lokalizacjach liczy się nie tylko schemat L, N i PE, ale też strefa montażu, stopień ochrony IP oraz prawidłowe zabezpieczenie obwodu.

Nie próbuj diagnozować problemu przez wielokrotne włączanie bezpiecznika. Zwarcie może uszkodzić zasilacz LED, przewody albo osprzęt. Elektryk powinien sprawdzić ciągłość przewodów, skuteczność ochrony przeciwporażeniowej i działanie zabezpieczeń, zwłaszcza po większej przeróbce instalacji.

Co sprawdzić przed zamknięciem puszki i oprawy

Przed założeniem klosza jeszcze raz porównuję każde połączenie z oznaczeniami na oprawie i łączniku. Sprawdzam też, czy przewody nie są przygniecione przez obudowę oraz czy oprawa jest stabilnie zamocowana. Porządek w puszce ma znaczenie nie tylko estetyczne, bo ułatwia późniejszą diagnostykę i ogranicza ryzyko uszkodzenia izolacji.

  • Upewnij się, że zasilanie zostało odłączone przed pracą.
  • Sprawdź brak napięcia odpowiednim przyrządem.
  • Potwierdź, że L jest przełączane, a N trafia bezpośrednio do oprawy.
  • Nie łącz przewodu ochronnego z neutralnym.
  • Sprawdź oznaczenia klasy ochronności lampy.
  • Po uruchomieniu obserwuj, czy nie ma migotania, trzasków, zapachu przegrzanej izolacji ani nagrzewania osprzętu.

W prostym układzie zasada jest jasna: łącznik rozłącza fazę, neutralny zasila lampę bezpośrednio, a ochronny zabezpiecza oprawę, gdy jest wymagany. Jeżeli rzeczywista instalacja nie pasuje do tego schematu, nie warto zgadywać. Przerwanie pracy i konsultacja z elektrykiem będzie tańsza niż naprawa skutków błędnego podłączenia.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Przewód fazowy L podłącza się do zacisku L lub COM w łączniku, a przewód wychodzący z L1 prowadzi do zacisku fazowego lampy. Przewód neutralny N biegnie bezpośrednio do oprawy. Przewód ochronny PE podłącza się do zacisku ochronnego, jeśli oprawa go wymaga, i nigdy nie łączy z N.

Typowo L jest brązowy, czarny lub szary, N niebieski, a PE żółto-zielony, ale w starszych i przerabianych instalacjach kolory trzeba potwierdzić pomiarem. Przed pracą należy wyłączyć właściwe zabezpieczenie i sprawdzić brak napięcia dwubiegunowym wskaźnikiem napięcia. Próbnika neonowego nie należy traktować jako jedynego zabezpieczenia.

Pomoc fachowca jest potrzebna, gdy przewody są nadpalone, izolacja się kruszy, nie można ustalić zasilania lub po wyłączeniu zabezpieczenia nadal występuje napięcie. Dotyczy to także zmian w stałej instalacji, montażu w łazience lub na zewnątrz, śladów wilgoci oraz sytuacji, gdy zabezpieczenie wybija po podłączeniu lampy.

Do jednej lampy sterowanej z jednego miejsca wystarczy łącznik jednobiegunowy. Łącznik świecznikowy służy do dwóch niezależnych sekcji żyrandola, a schodowy do sterowania jedną lampą z dwóch miejsc. Przy sterowaniu z trzech lub większej liczby miejsc potrzebny jest układ z łącznikami schodowymi i krzyżowym oraz odpowiednio poprowadzonymi przewodami.
