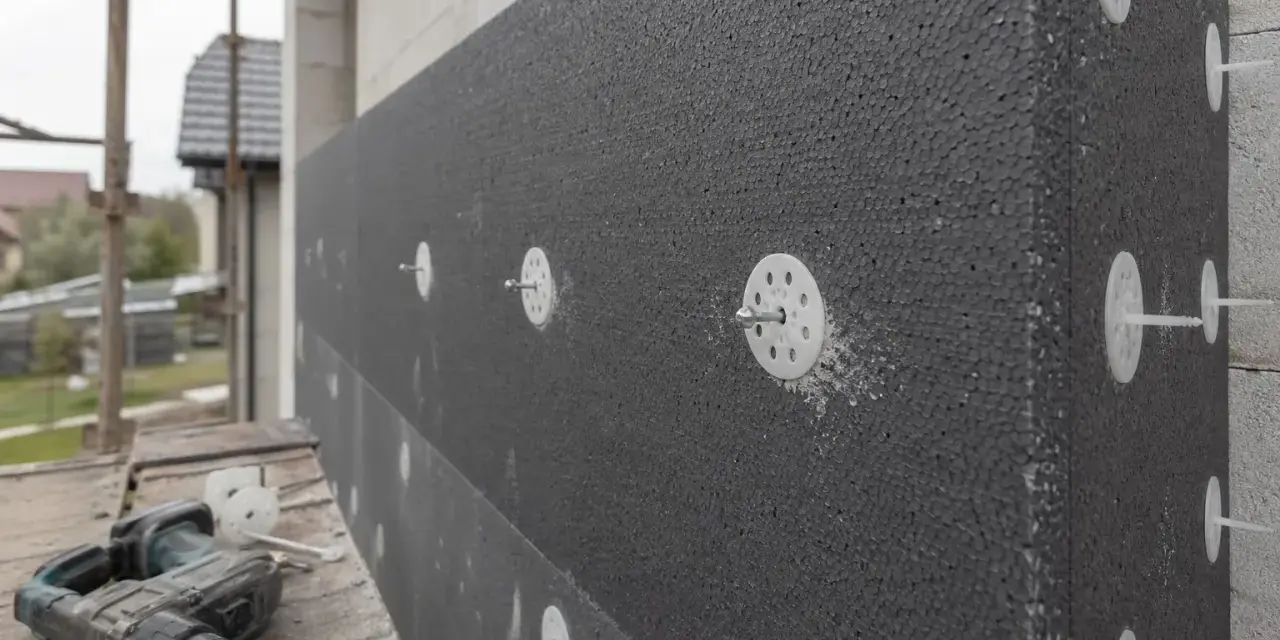

Od jakości mocowania płyt zależy nie tylko trwałość ocieplenia, lecz także wygląd całej elewacji. Mechaniczne mocowanie płyt, potocznie określane jako kołkowanie styropianu, pomaga ustabilizować izolację, szczególnie na starszych lub trudnych ścianach. Wyjaśniam, kiedy jest potrzebne, jakie łączniki wybrać, ile ich zastosować i jak poprawnie wykonać montaż.
Trwała elewacja zależy od właściwego doboru i osadzenia łączników
- Nie każda ściana wymaga kołków, ale przy słabym podłożu, głębokiej termomodernizacji i ciężkiej okładzinie są one zwykle konieczne.
- Najczęściej stosuje się minimum 4 łączniki na 1 m², jednak projekt może przewidywać ich więcej.
- Kołek dobiera się do rodzaju muru, grubości izolacji i systemu ETICS, a nie wyłącznie do grubości styropianu.
- W betonie i cegle pełnej można wiercić z udarem, natomiast w pustakach i betonie komórkowym należy używać wiercenia bez udaru.
- Talerzyk powinien być zlicowany z płytą albo zagłębiony na około 15-20 mm i przykryty krążkiem izolacyjnym.
Dlaczego sama warstwa kleju czasem nie wystarcza
W nowym domu, przy równym i nośnym podłożu oraz kompletnym systemie ociepleń, płyty mogą być mocowane przede wszystkim klejem. Ostateczna decyzja powinna wynikać z projektu, oceny ściany i dokumentacji producenta systemu. Nie traktuję więc kołków jako automatycznego dodatku do każdej elewacji.
Dodatkowe mocowanie robi jednak dużą różnicę na podłożach niepewnych. Dotyczy to szczególnie starych tynków, łuszczących się powłok malarskich, murów z ubytkami oraz ścian narażonych na silny wiatr. W takich miejscach sam klej może trzymać warstwę izolacyjną tylko tak dobrze, jak trzyma się podłoża.
Mechaniczne łączniki są zwykle wymagane albo mocno zalecane przy głębokiej termomodernizacji, ocieplaniu na istniejącym ociepleniu, stosowaniu ciężkich okładzin oraz przy warstwie izolacji grubszej niż 15 cm. Jeżeli na styropianie ma pojawić się płytka, deska elewacyjna lub inna cięższa warstwa, nie należy dobierać rozwiązania wyłącznie na podstawie doświadczenia wykonawcy.
Inaczej wygląda też ocieplanie fundamentów. Część znajdującą się powyżej gruntu można mocować zgodnie z systemem, ale izolacji znajdującej się w ziemi nie powinno się dziurawić kołkami. W tym miejscu ważniejsze są właściwy materiał, hydroizolacja i ochrona przed uszkodzeniami mechanicznymi.
Jak dobrać właściwe kołki do styropianu
Łącznik powinien być dopuszczony do stosowania w konkretnym systemie ETICS. Liczy się jego nośność na wyrywanie, sztywność talerzyka, średnica oraz sposób pracy trzpienia. Najbezpieczniej korzystać z elementów wskazanych w dokumentacji systemu, zamiast łączyć przypadkowy klej, styropian i kołki różnych producentów.
| Rodzaj łącznika | Gdzie sprawdza się najlepiej | Na co uważać |
|---|---|---|
| Wbijany z trzpieniem | Beton i cegła pełna, gdy liczy się szybki montaż | Nie wolno dobijać go z dużą siłą, ponieważ można uszkodzić talerzyk lub zgnieść izolację |
| Wkręcany | Różne podłoża, także pustaki, jeśli konkretny model ma odpowiednią ocenę techniczną | Wymaga kontroli momentu dokręcania i nie powinien być wkręcany przypadkową końcówką |
| Z trzpieniem stalowym | Miejsca wymagające wysokiej nośności | Trzpień może tworzyć większy mostek cieplny, dlatego potrzebna jest systemowa zatyczka |
| Z trzpieniem z tworzywa | Typowe ocieplenia styropianem przy odpowiednim podłożu | Trzeba sprawdzić nośność dla konkretnego rodzaju muru |
Standardowy talerzyk do mocowania płyt powinien mieć średnicę co najmniej 60 mm. Przy styropianie zwykle wystarcza taki wymiar, ale przy bardziej miękkich materiałach lub cięższych warstwach wykończeniowych potrzebny może być sztywniejszy albo poszerzony talerzyk.
Długość łącznika ma większe znaczenie niż sama grubość płyty
Prosty błąd polega na kupieniu kołka dokładnie tak długiego, jak płyta. Do grubości izolacji trzeba doliczyć warstwę kleju, ewentualny stary tynk oraz wymaganą głębokość zakotwienia w murze. Dla przykładu przy płycie 15 cm, około 1,5 cm kleju, 2 cm starego tynku i zakotwieniu 6 cm minimalna długość wynosi około 24,5 cm, więc wybiera się najbliższy dostępny wariant zgodny z kartą techniczną.
W podłożu zwartym często spotyka się zakotwienie na poziomie minimum 6 cm, a w lekkich bloczkach, takich jak beton komórkowy, wymagane może być co najmniej 8 cm. Nie są to jednak wartości uniwersalne dla każdego produktu. Zawsze sprawdzam parametr hef, czyli efektywną głębokość zakotwienia podaną przez producenta.
Ile kołków zastosować i jak je rozmieścić
Liczba łączników zależy od wysokości budynku, strefy wiatrowej, rodzaju podłoża, grubości izolacji oraz planowanej okładziny. Jako punkt wyjścia przyjmuje się często 4 sztuki na 1 m², czyli dwa łączniki na płytę o wymiarach 50 × 100 cm. Projekt lub system może jednak wymagać 6, 8, a nawet 10 sztuk na metr.
Więcej mocowań stosuje się zazwyczaj w strefach brzegowych i narożnikach, gdzie ssanie wiatru jest większe. Nie oznacza to, że trzeba zagęszczać kołki bez planu. Ich układ powinien być symetryczny, a talerzyki nie mogą znajdować się zbyt blisko krawędzi płyty.
- W układzie typu T łączniki przypadają na styki płyt oraz wybrane pola płyt.
- W układzie typu W mocowania są rozmieszczane tak, aby lepiej stabilizować narożniki i środkową część płyty.
- Przy większej liczbie łączników można naprzemiennie stosować schematy, aby zachować równomierne rozłożenie sił.
Nie należy kołkować płyt przed ich przyklejeniem, chyba że konkretna technologia wyraźnie to dopuszcza. W typowym systemie klejonym łączniki montuje się po związaniu zaprawy, w czasie określonym przez producenta. Zbyt szybkie wiercenie może przesunąć płyty albo osłabić jeszcze świeżą warstwę kleju.
Jak wykonać montaż krok po kroku
- Sprawdź podłoże. Usuń luźny tynk, kurz i powłoki ograniczające przyczepność. Zwróć uwagę na rodzaj muru oraz grubość warstw nienośnych.
- Przyklej płyty. Układaj je z przesunięciem spoin, bez krzyżowania czterech narożników. Przed wierceniem odczekaj czas wskazany dla użytej zaprawy.
- Wyznacz punkty mocowania. Zastosuj układ przewidziany w projekcie lub instrukcji systemu, z dodatkowym zagęszczeniem przy narożnikach budynku.
- Wywierć otwory prostopadle do ściany. Ich głębokość powinna być zwykle o co najmniej 10 mm większa od wymaganej głębokości zakotwienia. Otwór trzeba oczyścić z urobku.
- Dobierz sposób wiercenia do muru. W betonie i cegle pełnej najczęściej stosuje się udar. W pustakach, ceramice poryzowanej i betonie komórkowym bezpieczniejsze jest wiercenie bez udaru.
- Osadź tuleję i trzpień. Talerzyk powinien dokładnie przylegać do powierzchni płyty, bez zapadania się i bez wystawania ponad izolację.

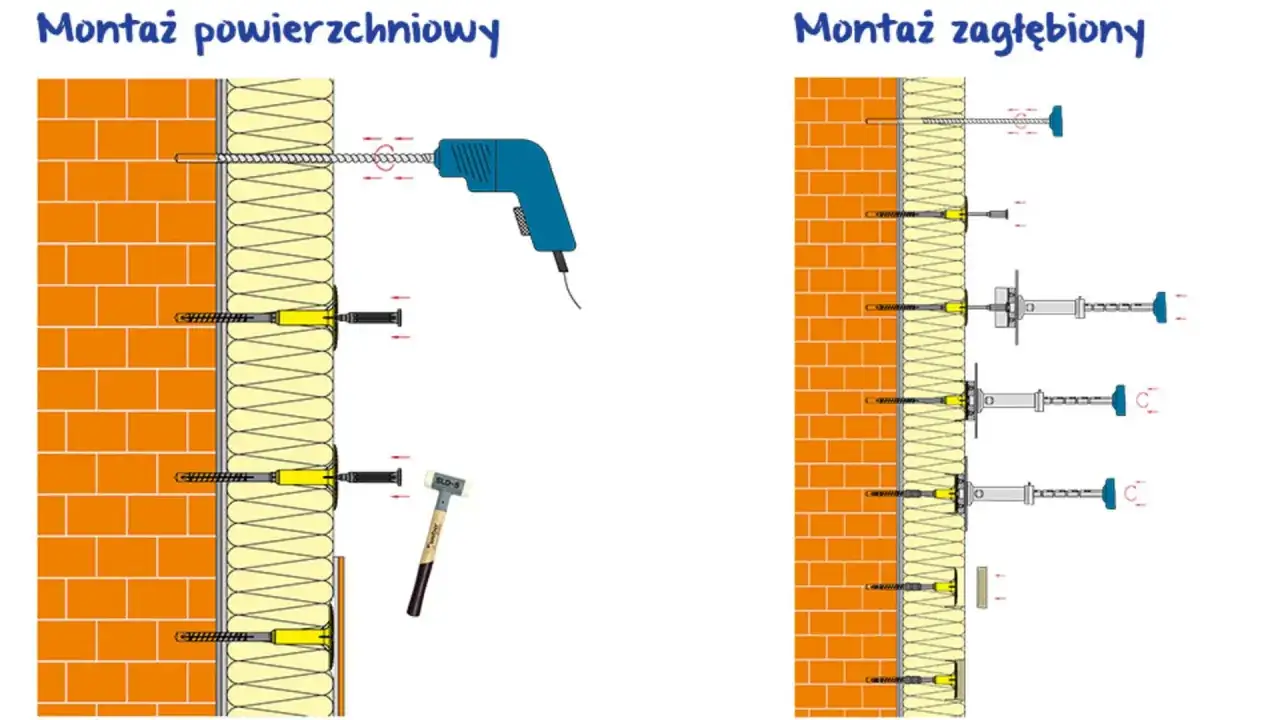

- Zamknij gniazdo. Przy montażu zagłębionym umieść talerzyk około 15-20 mm pod powierzchnią i przykryj go krążkiem ze styropianu. Ogranicza to mostek cieplny oraz ryzyko powstania przebarwień na tynku.
Najwięcej problemów widzę przy zbyt mocnym dokręcaniu. Talerzyk nie ma ściskać płyty jak podkładka konstrukcyjna, tylko równomiernie ją docisnąć. Zgnieciony styropian wokół kołka tworzy nierówność, którą później trudno ukryć pod warstwą zbrojącą.
Najczęstsze błędy, które psują efekt elewacji
Kołkowanie bez sprawdzenia muru
Ten sam łącznik nie będzie pracował identycznie w betonie, cegle pełnej, pustaku i gazobetonie. Jeżeli podłoże nie występuje w dokumentacji technicznej wybranego modelu, potrzebna jest konsultacja albo próba nośności w rzeczywistych warunkach.
Zbyt płytkie zakotwienie
Kołek może wyglądać poprawnie od strony elewacji, a mimo to trzymać słabo, jeśli jego końcówka znajduje się w tynku zamiast w warstwie nośnej. Warstwy nienośne trzeba odliczyć przy obliczaniu długości łącznika.
Wiercenie z udarem w pustaku
Udar może wykruszyć delikatne ścianki pustaka i powiększyć otwór. W efekcie tuleja nie rozpiera się prawidłowo, mimo że sam kołek został dobrany zgodnie z katalogiem.
Brak zatyczek przy montażu zagłębionym
Otwarte gniazda w izolacji mogą zostać wypełnione zaprawą, ale takie rozwiązanie nie odtwarza właściwości cieplnych styropianu. Systemowy krążek ogranicza punktowy mostek termiczny i tak zwany efekt biedronki, czyli widoczne na tynku miejsca nad talerzykami.
Przeczytaj również: Granatowa ściana w salonie: Jak łączyć kolory i nie popełnić błędu?
Pozostawienie uszkodzonego łącznika
Pęknięty talerzyk, krzywo osadzona tuleja albo kołek, który nie trzyma się podłoża, kwalifikuje się do wymiany. Wadliwy element trzeba usunąć, a nowy zamontować obok, zwykle w odległości co najmniej 10 cm, zgodnie z zaleceniami producenta.
Dobrze zamocowana izolacja nie wymaga późniejszych poprawek
Najważniejsze jest połączenie trzech decyzji: oceny ściany, wyboru właściwego systemu i starannego montażu. Sama liczba kołków nie naprawi słabego podłoża ani źle przyklejonych płyt, ale prawidłowo dobrane mocowanie skutecznie zwiększa bezpieczeństwo całej elewacji.
Przed zakupem sprawdzam zawsze dokumentację systemu, wymagane hef, średnicę talerzyka, długość łącznika i schemat rozmieszczenia. Taka krótka kontrola zajmuje mniej czasu niż późniejsze poprawianie pękającego tynku, przebarwień albo odspajających się płyt.
