Dobór i montaż płyty indukcyjnej to nie jest detal techniczny, który można potraktować „na oko”. Liczy się tu nie tylko samo podłączenie płyty indukcyjnej, ale też rodzaj zasilania, przekrój przewodu, zabezpieczenie obwodu i zgodność z instrukcją konkretnego modelu. Poniżej wyjaśniam, jak podejść do tematu bezpiecznie, czego sprawdzić przed montażem i które błędy najczęściej kończą się problemami po pierwszym uruchomieniu.
Najpierw sprawdź zasilanie, schemat i zabezpieczenia, a dopiero potem montuj płytę
- Nie każda płyta działa na tym samym układzie zasilania, więc najważniejsze są tabliczka znamionowa i schemat producenta.
- W praktyce spotkasz głównie układy 230 V 1N, 400 V 2N i 230/400 V 3N.
- Modele o mniejszej mocy mogą mieć wtyczkę, ale mocniejsze zwykle wymagają stałego podłączenia przez elektryka.
- Ważne są także: odpowiedni przekrój przewodu, właściwe zabezpieczenie i poprawnie podłączony przewód ochronny.
- Po montażu trzeba sprawdzić działanie wszystkich pól i upewnić się, że instalacja nie wybija pod obciążeniem.
Co naprawdę oznacza taki montaż i kiedy nie warto robić go samemu
Ja zawsze zaczynam od jednej rzeczy: od tabliczki znamionowej i schematu podłączenia konkretnego modelu. Sama nazwa „płyta indukcyjna” niewiele mówi, bo jeden wariant działa na 230 V 1N, inny na 220-240 V / 400 V 2N, a jeszcze inny na instalacji trójfazowej. To oznacza, że dwa pozornie podobne urządzenia mogą mieć zupełnie inne wymagania co do przewodu, mostków na listwie przyłączeniowej i zabezpieczenia obwodu.
W praktyce najbezpieczniej traktować montaż jako zadanie dla elektryka z uprawnieniami SEP do 1 kV. Wprost wskazują to instrukcje producentów, bo niewłaściwe połączenie potrafi nie tylko uszkodzić sprzęt, ale też pozbawić Cię gwarancji. W kuchni to szczególnie ważne, bo płyta pracuje często na wyższym obciążeniu niż inne sprzęty AGD, a błędy wychodzą dopiero wtedy, gdy włączysz kilka pól naraz.
Warto też od razu rozróżnić dwa pojęcia. Listwa przyłączeniowa to miejsce, w którym łączy się przewody zasilające, a mostkowanie zacisków oznacza połączenie wybranych terminali zgodnie ze schematem producenta. To nie są ruchy „z przyzwyczajenia”, tylko element konkretnego układu elektrycznego. Jeśli cokolwiek wygląda inaczej niż w instrukcji, lepiej się zatrzymać niż improwizować. A zanim przejdziesz dalej, trzeba sprawdzić, czy instalacja w kuchni w ogóle jest gotowa na taki sprzęt.
Jak sprawdzić instalację w kuchni przed montażem
Tu najczęściej wychodzi różnica między kuchnią „na oko gotową” a kuchnią naprawdę przygotowaną pod indukcję. Sam otwór w blacie to za mało. Trzeba jeszcze wiedzieć, jaki masz układ sieci, czy obwód jest wydzielony, czy zabezpieczenie ma właściwą wartość i czy przewód ma przekrój zgodny z wymaganiami producenta.
| Oznaczenie | Co to zwykle oznacza | Typowy przykład użycia | Na co zwrócić uwagę |
|---|---|---|---|
| 230 V 1N | Jedna faza, przewód neutralny i ochronny | Modele o niższej mocy, czasem z wtyczką | Obwód musi być przygotowany do pracy pod takim obciążeniem, a gniazdo nie może być przypadkowe |
| 220-240 V / 400 V 2N | Dwie fazy z przewodem neutralnym i ochronnym | Część płyt o mocy około 6,5-6,9 kW | Trzeba dobrać właściwe mostki, przewód i zabezpieczenie |
| 230/400 V 3N | Instalacja trójfazowa | Modele mocniejsze lub lepiej rozkładające obciążenie | Nie każdy model to obsługuje, więc schemat musi zgadzać się z dokumentacją |
Jeśli czytasz oznaczenia pierwszy raz: L to przewód fazowy, N to neutralny, a PE to przewód ochronny. Tych skrótów nie wolno mylić, bo z zewnątrz instalacja może wyglądać poprawnie, a w środku pracować niebezpiecznie albo po prostu niestabilnie.
W instrukcjach Amiki widać to bardzo wyraźnie: listwa przyłączeniowa może obsługiwać kilka wariantów zasilania, ale dobór przewodu i zabezpieczenia zawsze zależy od konkretnego schematu. To praktyczna podpowiedź dla każdego, kto planuje kuchnię od zera albo wymienia starszą płytę na mocniejszy model. Kiedy instalacja jest już sprawdzona, można przejść do samego montażu.

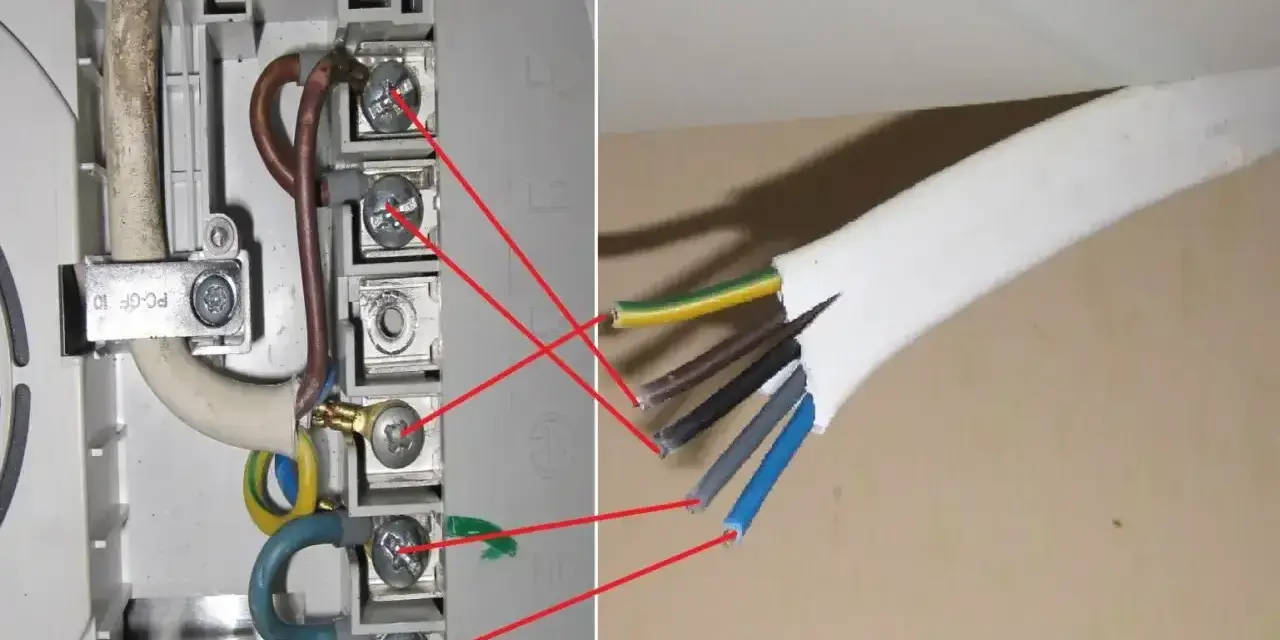

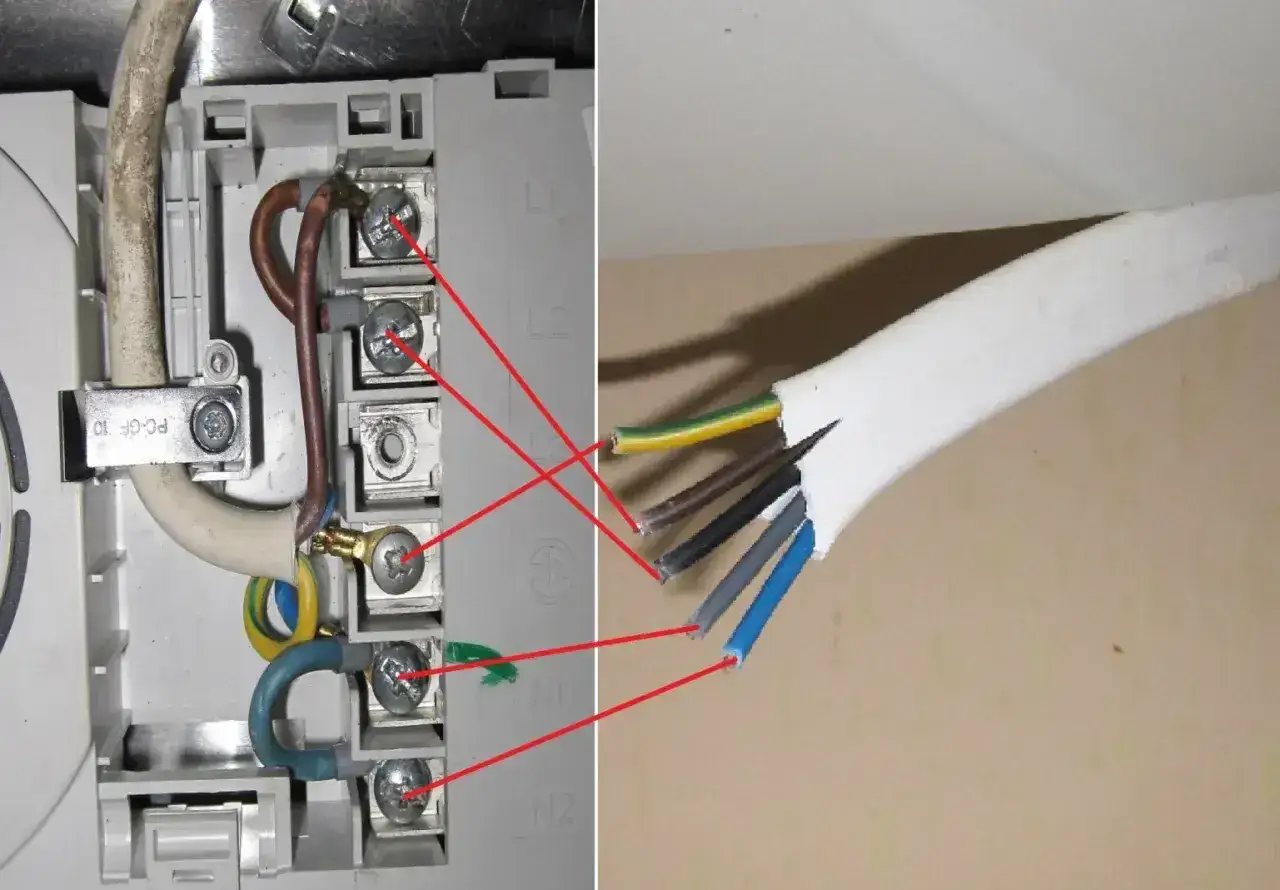

Jak wygląda bezpieczne podłączenie krok po kroku
Sam proces nie jest skomplikowany, ale wymaga dyscypliny. Największy błąd początkujących polega na tym, że chcą „tylko szybko przykręcić przewód”, a pomijają sprawdzenie schematu, odcięcie zasilania albo poprawne dociśnięcie zacisków. W elektryce kuchennej nie ma tu miejsca na skróty.
- Wyłącz zasilanie w rozdzielnicy i upewnij się miernikiem, że obwód jest rzeczywiście odłączony.
- Odszukaj schemat konkretnego modelu na tabliczce znamionowej, w instrukcji albo na spodzie osłony urządzenia.
- Sprawdź, czy dany wariant wymaga mostkowania zacisków, czy przewody mają iść osobno.
- Podłącz przewody do odpowiednich miejsc: fazy do L, neutralny do N, ochronny do PE, zgodnie ze схемatem producenta.
- Dokręć zaciski tak, by przewody nie miały luzu, ale też nie były uszkodzone przez zbyt mocne ściśnięcie.
- Ułóż przewód tak, aby nie był zgięty pod ostrym kątem i nie był narażony na przyciśnięcie przez korpus płyty lub elementy zabudowy.
- Osadź płytę w wycięciu blatu, sprawdź poziom i wentylację pod spodem, a dopiero potem przywróć zasilanie.
- Przetestuj każde pole osobno na niskiej mocy, a następnie włącz dwa lub trzy pola naraz, żeby sprawdzić zachowanie instalacji pod obciążeniem.
W przypadku mocniejszych modeli to właśnie test pod obciążeniem mówi najwięcej. Jeśli po kilku minutach pracy pojawia się wybicie bezpiecznika, migające komunikaty albo ograniczenie mocy, problem zwykle leży w instalacji, a nie w samej płycie. I właśnie dlatego schemat montażowy jest ważniejszy niż intuicja. Najczęstsze wpadki pojawiają się dopiero po uruchomieniu, kiedy wydaje się, że wszystko już działa.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
Wielu problemów da się uniknąć, jeśli od początku patrzy się na instalację jak na całość, a nie tylko na samą szybę i front kuchni. Płyta indukcyjna potrafi działać poprawnie przy jednym polu, a ujawnić błąd dopiero wtedy, gdy uruchomisz boost albo kilka stref grzania jednocześnie.
- Złe mostkowanie zacisków - płyta może nie startować, wybijać zabezpieczenie albo pracować niestabilnie.
- Za cienki przewód - instalacja nagrzewa się bardziej, niż powinna, a obciążenie długotrwale nie jest bezpieczne.
- Brak właściwego przewodu ochronnego - to błąd, którego nie wolno „obejść”, nawet jeśli sprzęt chwilowo się uruchamia.
- Zbyt słabe zabezpieczenie obwodu - objawia się wybijaniem przy gotowaniu na kilku polach naraz.
- Brak wentylacji pod blatem - płyta ogranicza moc, mebel pracuje w wyższej temperaturze, a komfort gotowania spada.
- Pomylenie instrukcji modelu - brzmi banalnie, ale to jeden z częstszych powodów reklamacji po montażu.
Ja zwracam jeszcze uwagę na jeden szczegół, który często umyka przy estetycznej zabudowie kuchni: zbyt ciasne osadzenie płyty. Jeśli fronty, szuflady albo wzmocnienia blatu ograniczają przestrzeń pod urządzeniem, po czasie wychodzą hałas, drgania albo przegrzewanie. W kuchni wszystko wygląda dobrze dopiero wtedy, gdy ładna zabudowa idzie w parze z techniczną poprawnością. Ostatni krok to porządna kontrola po montażu, zanim zaczniesz używać płyty na co dzień.
Co sprawdzić po montażu, żeby płyta działała bez niespodzianek
Po podłączeniu nie chodzi już o sam fakt, że ekran się świeci. Chodzi o to, czy urządzenie pracuje równo, bez błędów i bez niepokojących objawów przy wyższym obciążeniu. Dobrze zrobiony montaż nie wymaga żadnych „obejść” ani resetów po każdym gotowaniu.
- Sprawdź, czy wszystkie pola grzejne uruchamiają się poprawnie i reagują na zmianę mocy.
- Włącz jedno duże pole, a potem dwa lub trzy naraz, żeby zobaczyć, czy zabezpieczenie nie jest zbyt słabe.
- Obserwuj, czy pod płytą nie pojawia się nadmierne nagrzewanie albo nietypowy zapach przewodów.
- Upewnij się, że przewód nie jest dociśnięty do ostrej krawędzi i nie przesuwa się przy pracy szuflad.
- Zapisz schemat podłączenia i zachowaj instrukcję, bo przy serwisie oszczędza to czas i domysły.
- Jeśli planujesz kuchnię w zabudowie, zostaw sobie miejsce na serwisowy dostęp do obwodu i zabezpieczenia.
W praktyce najbardziej opłaca się myśleć o tym etapie jak o ostatnim przeglądzie, nie jak o formalności. Dobrze wykonana instalacja ma być niewidoczna, ale nie przypadkowa. Jeśli chcesz uniknąć późniejszych poprawek, zrób zdjęcie tabliczki znamionowej, schematu i miejsca podłączenia jeszcze przed zabudową - to drobiazg, który naprawdę ułatwia życie przy ewentualnym serwisie lub modernizacji kuchni.
