Przy remoncie kuchni, łazienki albo kotłowni często trzeba rozdzielić jeden przewód na dwa kierunki bez przebudowy całej instalacji. Właściwie dobrana kształtka pozwala zrobić to szczelnie i estetycznie, ale trzeba dopasować ją do materiału rur, średnicy, kąta oraz rodzaju medium. Poniżej wyjaśniam, jak wybrać odpowiedni wariant, gdzie stosuje się go w domu i jak uniknąć błędów, które później kończą się przeciekiem albo słabym przepływem.
Najważniejsze informacje o rozgałęzianiu instalacji rurowych
- Trzy króćce pozwalają rozdzielić przepływ albo połączyć dwie gałęzie w jeden przewód.
- Rodzaj połączenia musi pasować do rur: stosuje się wersje gwintowane, zaciskowe, zaprasowywane, zgrzewane i kielichowe.
- Średnica i redukcja wpływają na przepływ, ciśnienie oraz ryzyko hałasu w instalacji.
- Kąt 45°, 87° lub 90° dobiera się do przebiegu rur i rodzaju systemu.
- Instalacje ciśnieniowe i kanalizacja wymagają zupełnie innych kształtek, nawet gdy wyglądają podobnie.
Co to jest i jak działa
Trójnik to kształtka rurowa z trzema wylotami, zwykle ułożonymi jak litera T. W instalacji wodnej może rozdzielać dopływ do dwóch punktów, a w ogrzewaniu kierować czynnik grzewczy do kolejnego grzejnika lub pętli podłogówki. To prosty element, ale jego geometria wpływa na opory przepływu, możliwość odpowietrzenia i łatwość późniejszego serwisowania.
W instalacjach ciśnieniowych przepływ odbywa się pod określonym ciśnieniem, dlatego liczy się wytrzymałość materiału i szczelność każdego połączenia. W kanalizacji grawitacyjnej ścieki spływają dzięki spadkowi rur. Tam ważniejszy jest kierunek włączenia odgałęzienia, płynne prowadzenie strumienia i ograniczenie ryzyka cofania się nieczystości.
W praktyce spotykam dwa podstawowe warianty. Wersja równa ma trzy takie same średnice, na przykład 25/25/25 mm, natomiast redukcyjna łączy większy przewód z mniejszym odgałęzieniem, na przykład 25/20/25 mm. Redukcja jest wygodna, lecz nie powinna służyć do przypadkowego zmniejszania przekroju, bo może ograniczyć wydajność instalacji.
Rodzaje dopasowane do różnych instalacji
Najpierw trzeba określić, z jakim systemem pracujemy. Element do rur PEX nie jest automatycznie odpowiedni do PP-R, miedzi czy kanalizacji PVC. Nawet jeśli średnica wygląda podobnie, różny sposób łączenia i inna rozszerzalność cieplna materiału mogą szybko ujawnić błąd.
| Typ instalacji | Popularny materiał | Typowe połączenie | Najczęstsze zastosowanie |
|---|---|---|---|
| Woda zimna i ciepła | PEX, PE, PP-R, miedź | Zaprasowywane, zaciskowe, zgrzewane, lutowane | Rozdział przewodów do baterii, kuchni i urządzeń AGD |
| Centralne ogrzewanie | PEX, wielowarstwowe, stal, miedź | Press, gwint, lutowanie | Podłączenie grzejników, rozdzielaczy i obiegów |
| Ogrzewanie podłogowe | PEX lub PE-RT | Połączenia przy rozdzielaczu | Rozdzielenie obiegów i podłączenie armatury |
| Kanalizacja wewnętrzna | PVC lub PP | Kielich z uszczelką | Połączenie odpływów z pionem kanalizacyjnym |
| Kanalizacja zewnętrzna | PVC-U lub PP | Kielich z uszczelką | Włączenie przykanalika i bocznych nitek odpływowych |
Wersje gwintowane i metalowe

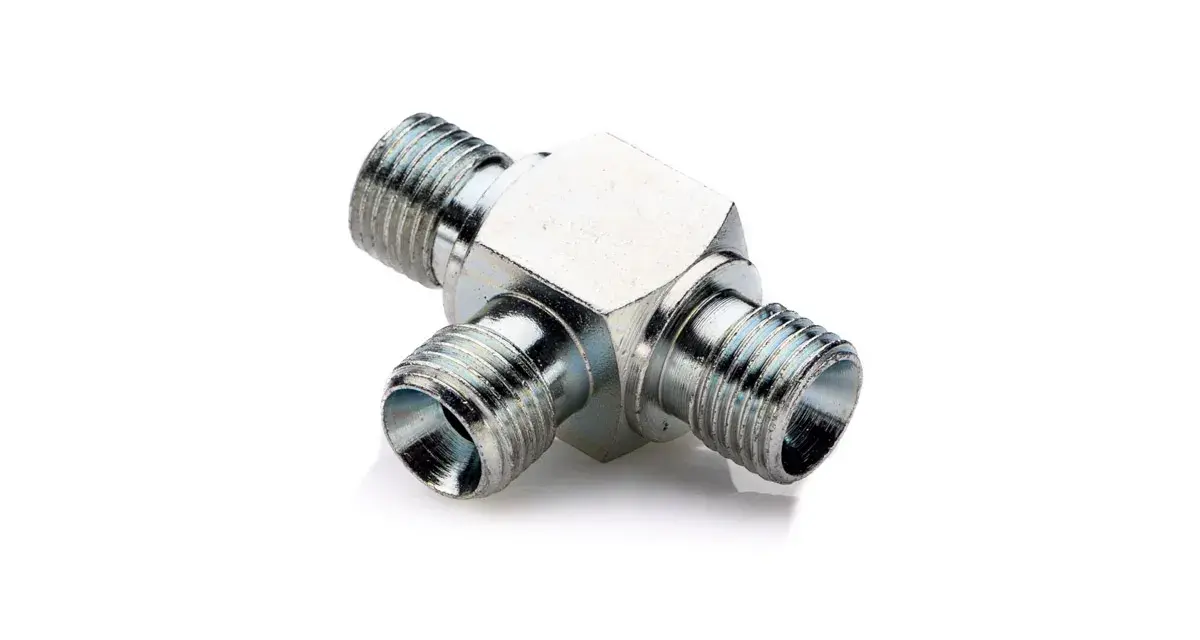

Wariant gwintowany dobrze sprawdza się przy modernizacji istniejącej instalacji, zwłaszcza gdy trzeba połączyć rurę z zaworem, filtrem, manometrem albo pompą. Występuje z gwintem wewnętrznym, zewnętrznym lub w układzie mieszanym. Przed zakupem sprawdzam nie tylko średnicę, lecz także typ gwintu, ponieważ G 1/2 nie oznacza tego samego co inny standard gwintowania.
Wersje do rur z tworzyw
W systemach PP-R połączenie wykonuje się przez zgrzewanie polifuzyjne, a w PEX i rurach wielowarstwowych najczęściej używa się złączek zaciskowych albo zaprasowywanych. Modele z mosiężną wkładką pozwalają przejść z tworzywa na armaturę metalową. To wygodne przy bateriach i zaworach, ale wymaga użycia szczęk zaciskarki zgodnych z konkretnym profilem.
Wersje kanalizacyjne
Kształtki kanalizacyjne PVC lub PP mają kielichy z uszczelkami i pracują bez ciśnienia. W odpływach wewnętrznych popularne są kąty 45° oraz około 87°, natomiast w kanalizacji zewnętrznej spotyka się również warianty 30° i 67°. Model 45° zwykle prowadzi ścieki łagodniej niż rozwiązanie ustawione pod kątem prostym, dlatego często wybieram go przy włączaniu bocznego odpływu do pionu.
W systemach przeznaczonych do gorących ścieków oznaczenie HT wskazuje podwyższoną odporność temperaturową. Nie oznacza to jednak, że można bez ograniczeń odprowadzać wrzątek albo chemikalia. Temperatura i skład ścieków muszą mieścić się w parametrach danego systemu.
Jak dobrać właściwy element przed zakupem
Dobór zaczynam od narysowania prostego schematu. Zaznaczam, skąd płynie medium, gdzie ma powstać odgałęzienie, jakie są średnice rur i czy połączenie będzie dostępne po zamknięciu ściany lub zabudowy. Ten krótki etap oszczędza więcej czasu niż późniejsze poprawianie źle dobranej kształtki.
- Zmierz średnicę rury, a nie samego starego elementu. W systemach tworzywowych podaje się ją zwykle w milimetrach, na przykład 16, 20, 25 lub 32 mm.
- Sprawdź materiał przewodu i kompatybilny system producenta.
- Wybierz wariant równy albo redukcyjny, zależnie od projektu instalacji.
- Ustal sposób połączenia, ponieważ złączka press wymaga odpowiedniego narzędzia, a gwintowana właściwego uszczelnienia.
- Zweryfikuj ciśnienie i temperaturę dopuszczalne dla produktu.
- Dobierz kąt do przebiegu rur, szczególnie w kanalizacji.
Przy ogrzewaniu nie dobieram średnicy wyłącznie na podstawie średnicy istniejącej rury. Liczy się także moc obiegu, długość przewodu i przepływ wymagany przez grzejnik lub pętlę podłogową. Zbyt małe odgałęzienie może powodować niedogrzanie końcowego odbiornika, szum zaworów albo długie oczekiwanie na ciepłą wodę.
Do kanalizacji trzeba doliczyć kierunek spływu i spadek. W domowych odpływach poziomych często przyjmuje się około 2-3 cm spadku na każdy metr, ale ostateczna wartość zależy od średnicy, rodzaju przewodu i projektu. Zbyt mały spadek sprzyja osadzaniu się zanieczyszczeń, a zbyt duży może powodować odpływ wody szybciej niż części stałych.
Montaż bez przecieków i niepotrzebnych naprężeń
Sam element jest niewielki, lecz montaż decyduje o trwałości całego rozgałęzienia. Rurę trzeba przyciąć prostopadle, usunąć zadziory i oczyścić miejsce łączenia. Przy kielichach kanalizacyjnych kontroluję stan uszczelki, a koniec rury smaruję wyłącznie środkiem przeznaczonym do takich połączeń.
Połączenia zaciskowe i press
Rurę PEX lub wielowarstwową należy skalibrować i sfazować zgodnie z instrukcją systemu. Potem wsuwam ją do oporu i kontroluję położenie przez otwory inspekcyjne, jeśli złączka je ma. Brak kalibracji albo niedociśnięcie pierścienia to częste przyczyny nieszczelności, których nie zawsze widać od razu.
Połączenia gwintowane
Gwint powinien być czysty i nieuszkodzony. Do uszczelnienia można stosować taśmę PTFE, nić uszczelniającą albo odpowiednią pastę z pakułami, ale nie należy łączyć przypadkowych metod bez sprawdzenia zaleceń producenta. Dokręcam z wyczuciem, ponieważ zbyt duża siła może uszkodzić kształtkę, szczególnie gdy jeden z jej elementów jest wykonany z tworzywa.
Przeczytaj również: Oświetlenie LED do kuchni: Planuj mądrze, uniknij błędów!
Kontrola po montażu
Przed zakryciem instalacji wykonuję próbę szczelności właściwą dla danego systemu. W domu nie zastępuje to pełnej próby odbiorowej, ale pozwala wykryć źle osadzoną uszczelkę, nieszczelny gwint albo niedociśniętą złączkę. Po uruchomieniu ogrzewania sprawdzam połączenia ponownie, bo zmiany temperatury mogą ujawnić problem niewidoczny na zimnej instalacji.
Praktyczne zastosowania w domu i mieszkaniu
W kuchni takie rozgałęzienie może zasilać baterię oraz filtr wody, pralkę lub zmywarkę. W tym miejscu najważniejszy jest dostęp do zaworu odcinającego. Sama kształtka nie powinna być schowana tak, aby w razie awarii trzeba było demontować szafkę albo kuć ścianę.
W łazience elementy z gwintem wykorzystuje się przy podejściach do baterii, podgrzewacza i dodatkowych punktów poboru. Do odpływu umywalki lub zlewu stosuje się natomiast odpowiedni syfon i kształtki kanalizacyjne, a nie złączkę przeznaczoną do instalacji wodnej pod ciśnieniem. To jedna z najczęstszych pomyłek przy samodzielnych przeróbkach.
W kotłowni rozgałęzienia pojawiają się przy obiegach centralnego ogrzewania, zaworach mieszających, pompach i naczyniach wzbiorczych. W instalacji podłogowej większość obiegów łączy się przy rozdzielaczu, dlatego dodatkowa kształtka w posadzce zwykle nie jest dobrym skrótem. Każde niedostępne połączenie zwiększa koszt ewentualnej naprawy.
W kanalizacji wewnętrznej warto prowadzić boczny dopływ zgodnie z kierunkiem spływu. Włączenie pod kątem prostym bywa kuszące, bo zajmuje mniej miejsca, ale może zwiększać zawirowania i ryzyko zatoru. Przy większych przebudowach sprawdzam także, czy średnica pionu i odgałęzienia odpowiadają liczbie obsługiwanych przyborów.
Błędy, które później kosztują najwięcej
Najdroższy błąd nie polega zwykle na zakupie droższej kształtki, tylko na zastosowaniu niewłaściwej w miejscu, do którego po montażu nie ma dostępu. Zanim zamknę instalację, robię zdjęcie przebiegu rur i zaznaczam położenie połączeń. Przydaje się to przy późniejszym wierceniu, montażu mebli i serwisie.
- Łączenie różnych systemów bez przejściówki może prowadzić do nieszczelności lub uszkodzenia materiału.
- Pomijanie zaworu odcinającego utrudnia wymianę baterii, filtra albo urządzenia AGD.
- Zła średnica odgałęzienia może ograniczyć przepływ i powodować nierówną pracę instalacji.
- Nieprawidłowy kąt w kanalizacji zwiększa ryzyko zatorów i cofania ścieków.
- Brak kompensacji wydłużeń w rurach z tworzywa może obciążać połączenia podczas nagrzewania.
- Zakrycie połączenia bez próby szczelności zamienia prostą poprawkę w kosztowny remont.
Nie polecam też kupowania elementu wyłącznie po zdjęciu z aukcji. Fotografia często nie pokazuje rodzaju gwintu, klasy ciśnieniowej ani tego, czy produkt jest przeznaczony do wody pitnej, ogrzewania czy kanalizacji. Lepiej spisać oznaczenia z rury i starej kształtki, a przy braku pewności zabrać element do sklepu instalacyjnego.
Jak podejść do wyboru, żeby instalacja służyła latami
Dobre rozgałęzienie powinno być dopasowane do całego systemu, a nie tylko do jednej rury. Sprawdzam materiał, średnicę, sposób montażu, temperaturę, ciśnienie oraz dostęp serwisowy. W kanalizacji dochodzą jeszcze kąt i spadek, a w ogrzewaniu przepływ oraz równoważenie obiegów.
Jeżeli przeróbka dotyczy prostego, dostępnego odcinka zimnej wody, doświadczony majster może poradzić sobie sam. Przy centralnym ogrzewaniu, instalacji gazowej, ukrytych połączeniach i większej przebudowie rozsądniej skonsultować dobór z instalatorem. Najlepsza kształtka to nie ta najtańsza, lecz taka, której parametry, sposób łączenia i miejsce montażu pasują do konkretnej instalacji.
